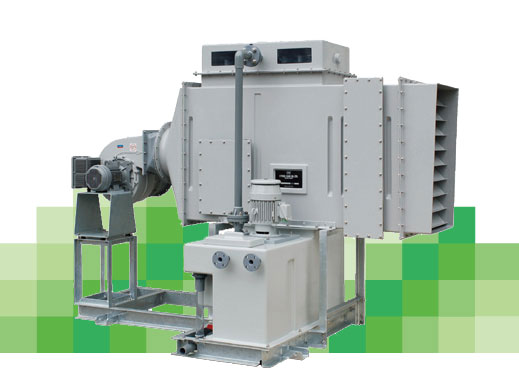

協和の横型充填式洗浄塔
ハイパーマルチHSD型スクラバー
使い勝手を徹底重視した設計で、これまでにない画期的省スペースと優れたメンテナンス性、省エネ・コスト運転を実現。電気・化学・鉄鋼・薬品・食品・鍍金・半導体等の各工場および排水処理施設や大学・民間・公立の各種研究施設・実験施設のドラフト等からの排気まで、あらゆる排気状況に合わせて的確に対応する処理風量10m3/min から150m3/min 5機種をラインナップしました。
（もちろん、それ以上の大風量にも特別設計で対応可能です。ご相談ください）
|
洗浄塔本体はもちろん循環タンクから排気ファンまで、高耐蝕のFRPで一貫製作。さらに、気液接触率の高い充填材の使用とフルコーンタイプのスプレーノズル採用で、より均一な液散布を実現し、ガス除去効率も進化しました。屋上でも・室内でも、あらゆる排気処理に高性能対応できる横型スクラバーです。装置の高さも抑えた（他社同等製品に比べて5%～10%減/当社調べ）コンパクトな外観やゲルコート仕上げの美観にもこだわりました。
|
排気ファンはすべてモーター軸直結駆動タイプを標準採用。その結果、Vプーリー・Vベルト・ベアリングも一切不要のメンテナンスフリーとなっています。中でも、処理風量10m3/minから55m3/minまで対応の2機種は、インバーター内蔵のモーター直動式排気ファン（ヘルツマスター）を標準装備。より徹底した省エネ・省コスト運転を実現しています。その他、排気状況に応じて的確に対応できる全5機種のラインナップで、有害ガスを高効率で除去します。また、処理風量150m3/min以上の大風量の洗浄塔も、特別設計で対応可能です。ご相談ください。
|
これまでの横型スクラバーにない画期的省スペースと軽量化を実現。（他社同等製品に比べて設置スペース30%減・重量15%～25%減/当社調べ）。洗浄塔・循環タンク・排気ファンを共通ベース上に一体ユニット化。このため設置・取り付けが極めて容易。据付後はダクト・給廃水配管・電気配線の接続で即、使用可能。使い勝手とメンテナンスに配慮した大型の充填物点検口と横取り出しのデミスターマンホールをはじめとして、循環タンク・スプレーノズル・デミスターにそれぞれ見やすい点検口や水位計を設置。運転中の管理もメンテナンスもラクラクです。
|
■標準仕様
| 装置構成 |
横型充填式洗浄塔（循環タンク一体型）、排気ファン、循環ポンプ、共通ベース |
| 材質 |
スクラバー・循環タンク：成型FRP（ビニルエステル樹脂）、充填物：PP
排気ファン：成型FRPP/成型FRP、循環ポンプ：PVC
共通ベース：SS400+溶融亜鉛メッキ仕上げ
ボルト・ナット：SUS304 |
| FRP部色 |
本体：マンセルN-7
排気ファン：成型FRPPマンセルN-7、成型FRPマンセル10GY6/2 |
| 電動機 |
全閉外扇屋外型 |
| 処理ガス風量 |
10～150m3/min（5種類） |
| 機内圧力損失 |
350Pa |
| 吸込許容温度 |
MAX60℃ |
| 標準付属品 |
給水ボールタップ1ヶ（PVC）、ケミカルアンカーボルト・ナット（SUS304） |
| オプション |
差圧計、pH計、液位センサー、ファン吐出用ベンチレーター |
|
■標準除去率
| ガス名 |
分子式 |
洗浄液 |
除去効率 |
| 塩化水素 |
HCL |
H2O |
90%以上 |
| アンモニア |
NH3 |
H2SO4 |
95%以上 |
※除去効率は、各種単体バージンガス発生源濃度100ppm(Max)を基準にしたものです。
※水洗浄の場合は新水補給量により、また薬液洗浄の場合は薬液濃度により、除去効率が変わることがあります。
|
